HXM servo de ahorro energético
HX(*)1100/11200
La HXM 1100/11200 es una máquina de moldeo por inyección de alto desempeño y ahorro energético, diseñada para componentes plásticos grandes y técnicamente exigentes. Equipada con una configuración de triple servomotor, brinda el control preciso y el desempeño de respuesta necesarios para fabricar piezas industriales y paneles automotrices con exactitud constante y menores costos operativos.

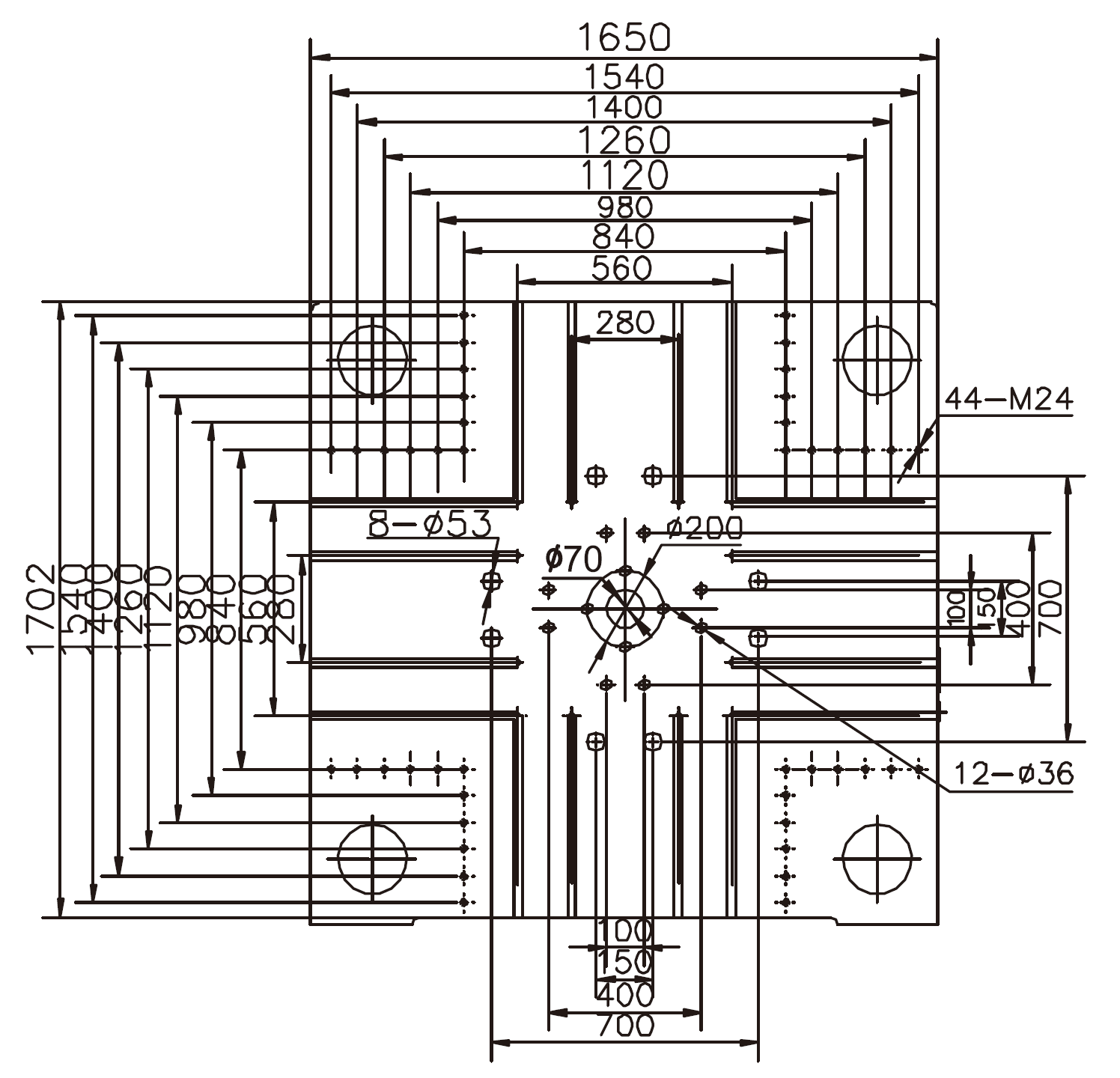

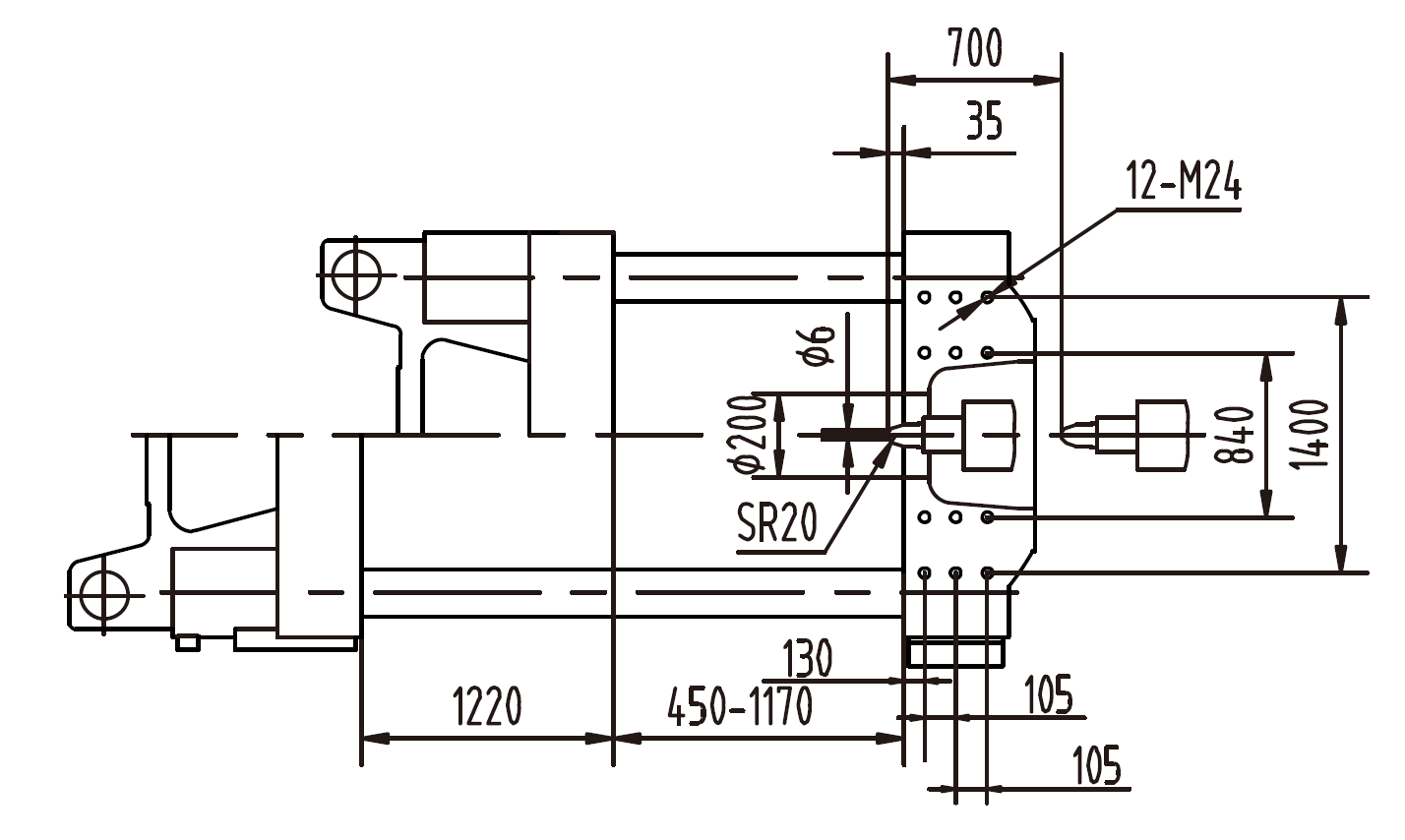

Planos dimensionales
Especificaciones
Debido a la mejora continua, las especificaciones están sujetas a cambios sin previo aviso.
Desliza para ver más
| Parámetro | Unidad | A | B | C |
|---|---|---|---|---|
| Unidad de inyección | ||||
| Diámetro del husillo | mm | 110 | 120 | 130 |
| Relación L/D del husillo | L/D | 22 | 21 | 19 |
| Capacidad de inyección teórica | cm³ | 5797 | 6898 | 8096 |
| Peso de inyección | g | 5275 | 6278 | 7367 |
| Peso de inyección | oz | 186.0 | 221.4 | 259.8 |
| Presión de inyección | MPa | 194 | 163 | 139 |
| Velocidad de inyección | g/s | 858 | 1021 | 1198 |
| Capacidad de plastificación | g/s | 101 | 112 | 125 |
| Velocidad del husillo | rpm | 110 | ||
| Unidad de cierre | ||||
| Fuerza de cierre | kN | 11000 | ||
| Carrera del plato móvil | mm | 1220 | ||
| Altura máx. del molde | mm | 1170 | ||
| Altura mín. del molde | mm | 450 | ||
| Distancia entre columnas | mm | 1160 x 1160 | ||
| Fuerza del expulsor hidráulico | kN | 260 | ||
| Carrera del expulsor hidráulico | mm | 320 | ||
| Número de expulsores | n | 21 | ||
| Otros | ||||
| Presión de la bomba | MPa | 17.5 | ||
| Potencia del motor | kW | 40+40+40 | ||
| Capacidad de calentamiento | kW | 85.5 | ||
| Dimensiones de la máquina | m | 12.18 x 2.65 x 3.50 | ||
| Peso de la máquina | t | 50.2 | ||
| Capacidad del tanque de aceite | L | 1200 | ||
