HXM servo de ahorro energético
HX(*)2000/19000
La HXM 2000/19000 es una máquina de moldeo por inyección servo de ahorro energético a gran escala, construida para la fabricación de precisión de componentes plásticos de servicio pesado. Combina una unidad de cierre robusta con un sistema servo de alta capacidad para ofrecer presión estable, tiempos de respuesta rápidos y ahorros significativos de energía para aplicaciones industriales y estructurales.

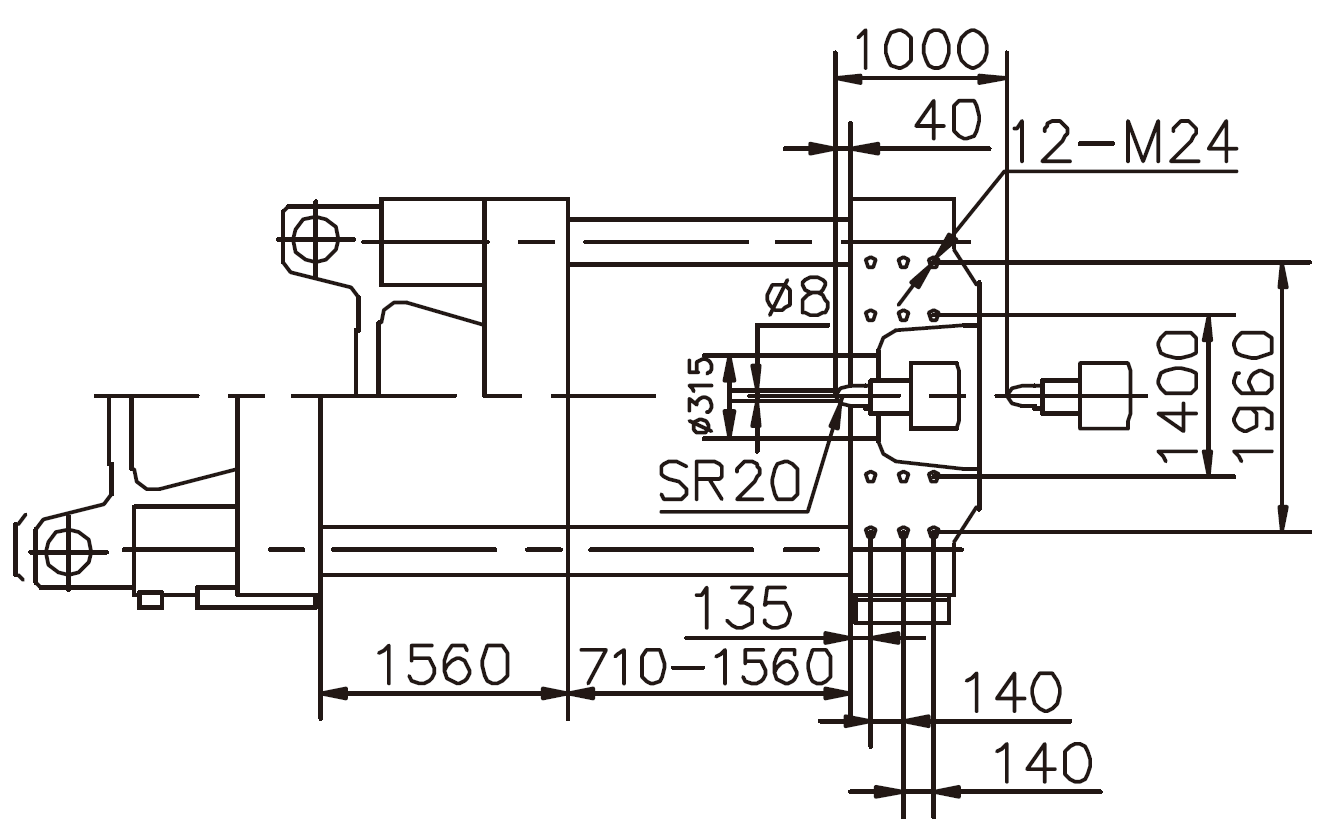

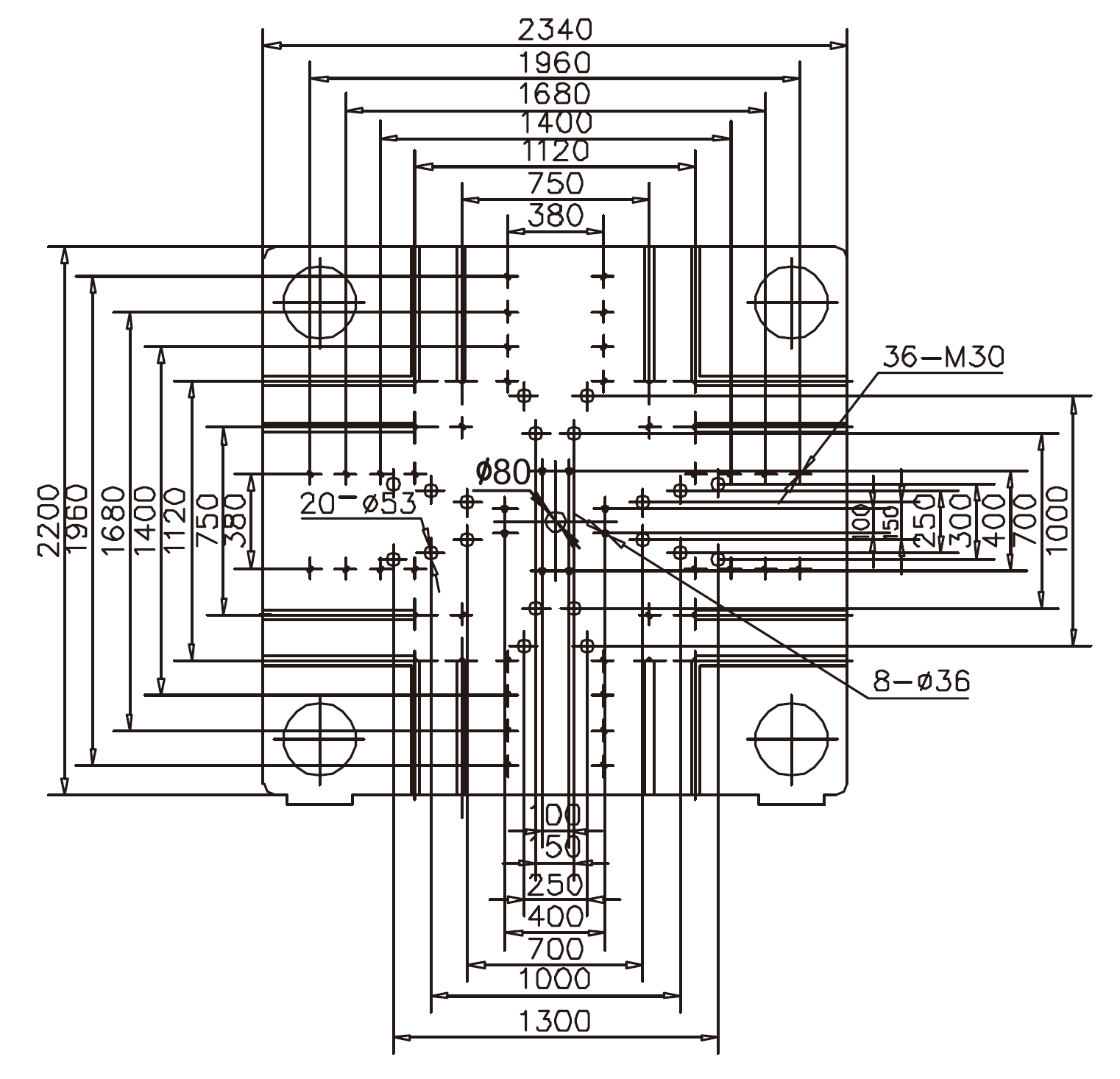

Planos dimensionales
Especificaciones
Debido a la mejora continua, las especificaciones están sujetas a cambios sin previo aviso.
Desliza para ver más
| Parámetro | Unidad | A | B | C | D |
|---|---|---|---|---|---|
| Unidad de inyección | |||||
| Diámetro del husillo | mm | 130 | 140 | 150 | 160 |
| Relación L/D del husillo | L/D | 23 | 22 | 21 | 20 |
| Capacidad de inyección teórica | cm³ | 9291 | 10775 | 12370 | 14074 |
| Peso de inyección | g | 8455 | 9805 | 11256 | 12807 |
| Peso de inyección | oz | 276.9 | 321.1 | 368.6 | 419.4 |
| Presión de inyección | MPa | 204 | 176 | 153 | 135 |
| Velocidad de inyección | g/s | 1194 | 1385 | 1590 | 1809 |
| Capacidad de plastificación | g/s | 109 | 130 | 150 | 162 |
| Velocidad del husillo | rpm | 90 | |||
| Unidad de cierre | |||||
| Fuerza de cierre | kN | 20000 | |||
| Carrera del plato móvil | mm | 1600 | |||
| Altura máx. del molde | mm | 1560 | |||
| Altura mín. del molde | mm | 710 | |||
| Distancia entre columnas | mm | 1620 x 1480 | |||
| Fuerza del expulsor hidráulico | kN | 520 | |||
| Carrera del expulsor hidráulico | mm | 400 | |||
| Número de expulsores | n | 33 | |||
| Otros | |||||
| Presión de la bomba | MPa | 17.5 | |||
| Potencia del motor | kW | 40+40+47+47 | |||
| Capacidad de calentamiento | kW | 119.1 | |||
| Dimensiones de la máquina | m | 15.60 x 3.50 x 4.00 | |||
| Peso de la máquina | t | 133.4 | |||
| Capacidad del tanque de aceite | L | 2000 | |||
